Szablon 2 w 1 do montażu wspornika zawiasu Roto lub WinkHaus do ramy PCV 20/13 6mm
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: NXAP20136
Cechy produktu
Miejsce montażu
- Miejsce montażu górny zawias
Typ stolarki okiennej
- Zastosowanie Okna pcv
Opis

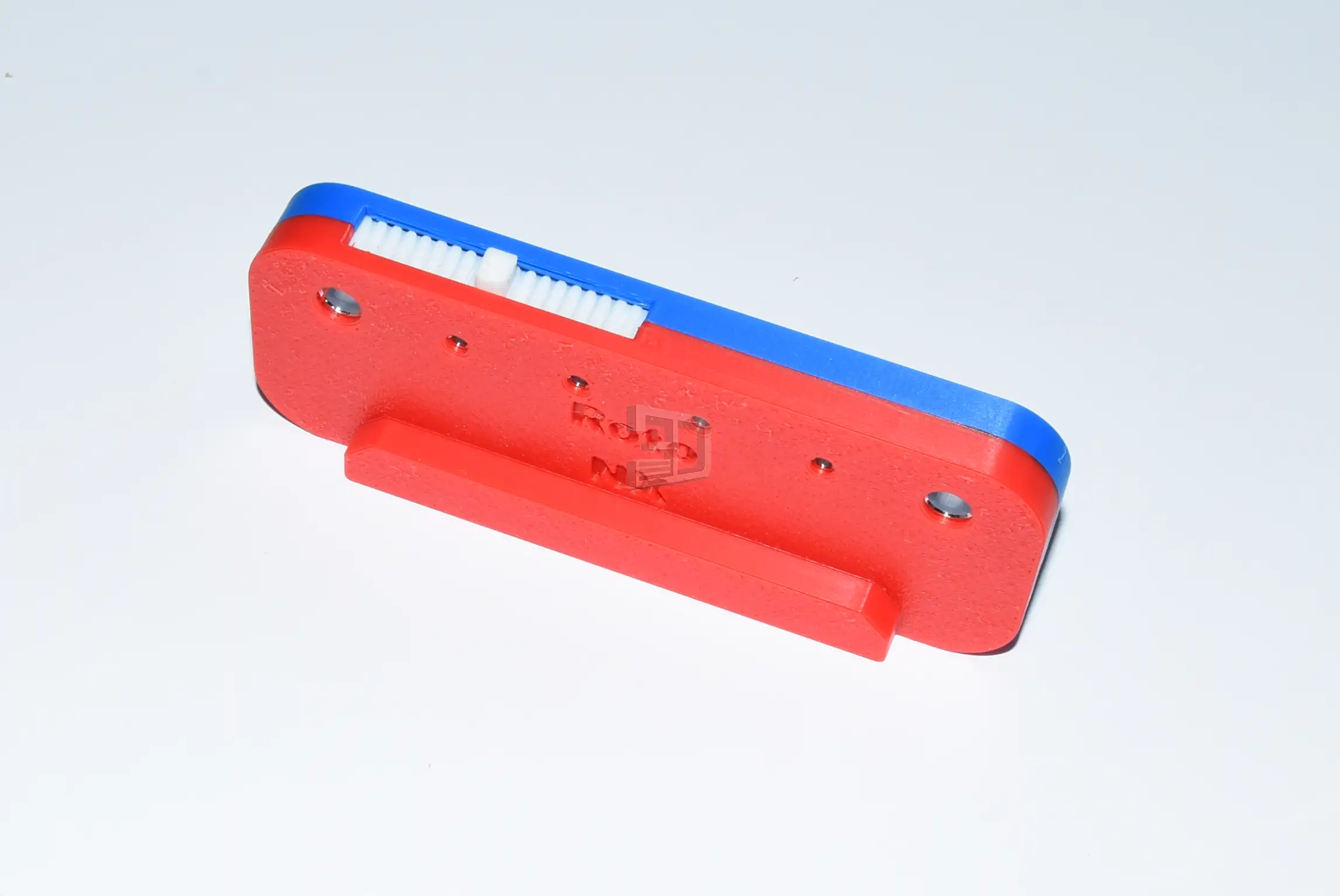

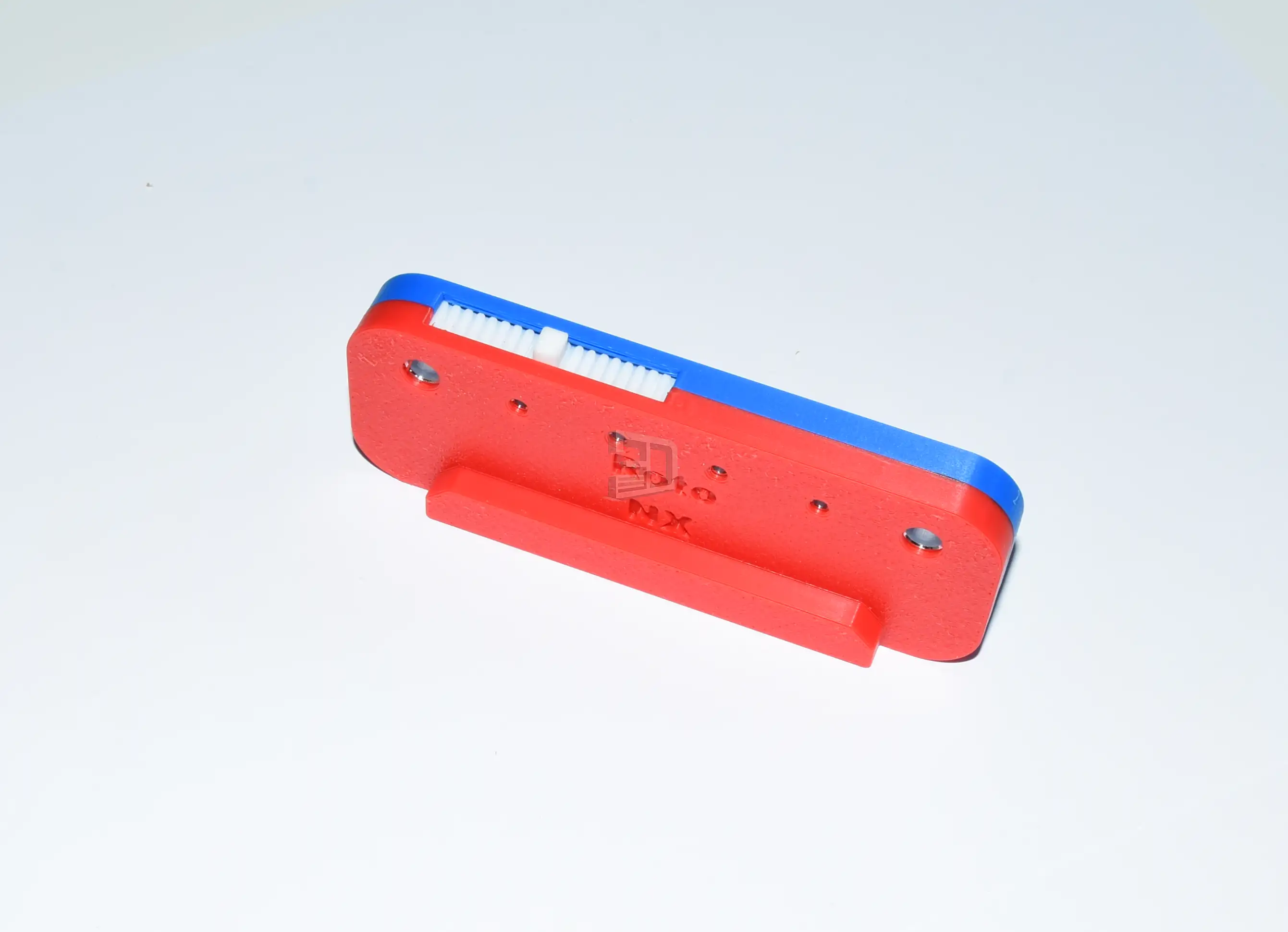

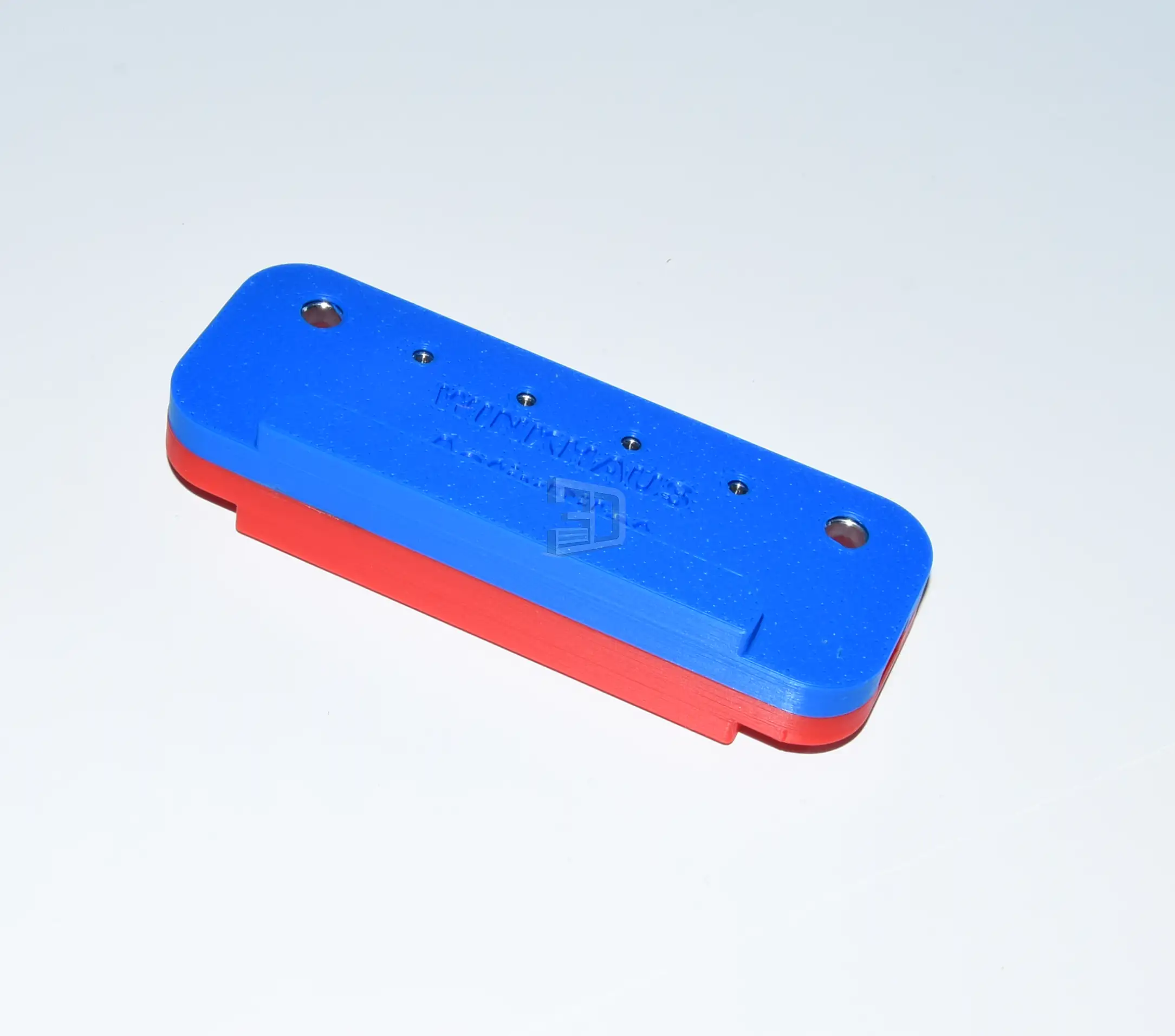

Szablon do wiercenia zawiasów ROTO + WinkHaus (PVC)
Szablon montażowy przeznaczony do precyzyjnego wyznaczania otworów pod zawiasy w systemie okuć ROTO NT/NX + WinkHaus ActivePilot z wymaganym wierceniem 2x6mm (6-3-3-3-3-6)
Umożliwia szybkie i powtarzalne wiercenie w skrzydle oraz ramie okiennej, bez konieczności ręcznego pomiaru.
Zastosowanie
- montaż nowych zawiasów
- wymiana uszkodzonych zawiasów
- prace serwisowe i renowacyjne
Do stosowania w oknach PVC.
Dlaczego warto
- eliminuje błędy pomiarowe
- przyspiesza montaż
- zapewnia powtarzalność otworów
- ułatwia pracę również osobom bez doświadczenia
Cechy produktu
- dopasowanie do systemu ROTO NT, NX oraz WinkHaus ActivePilot
- prowadzenie wiertła w odpowiednich punktach
- możliwość wielokrotnego użycia
- lekka i poręczna konstrukcja
- zintegrowana kieszeń na wiertła
- produkcja w technologii druku 3D
Sposób użycia

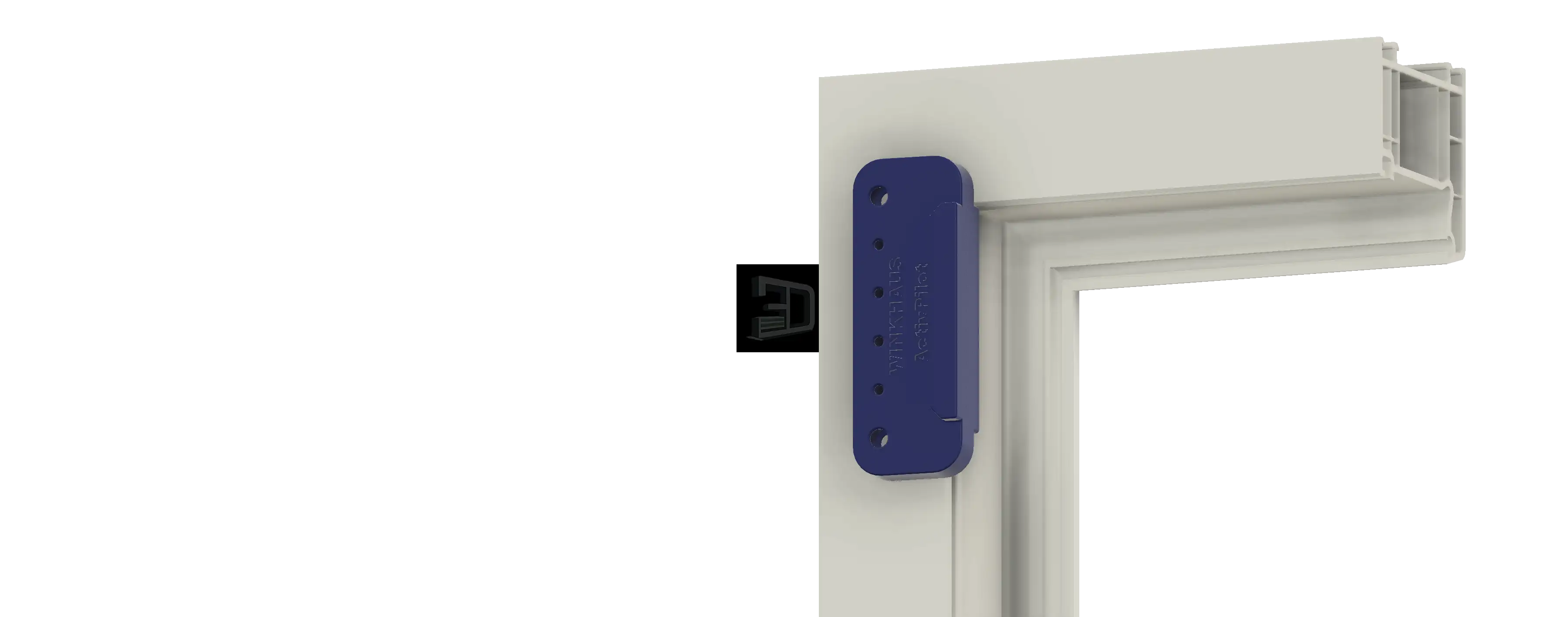

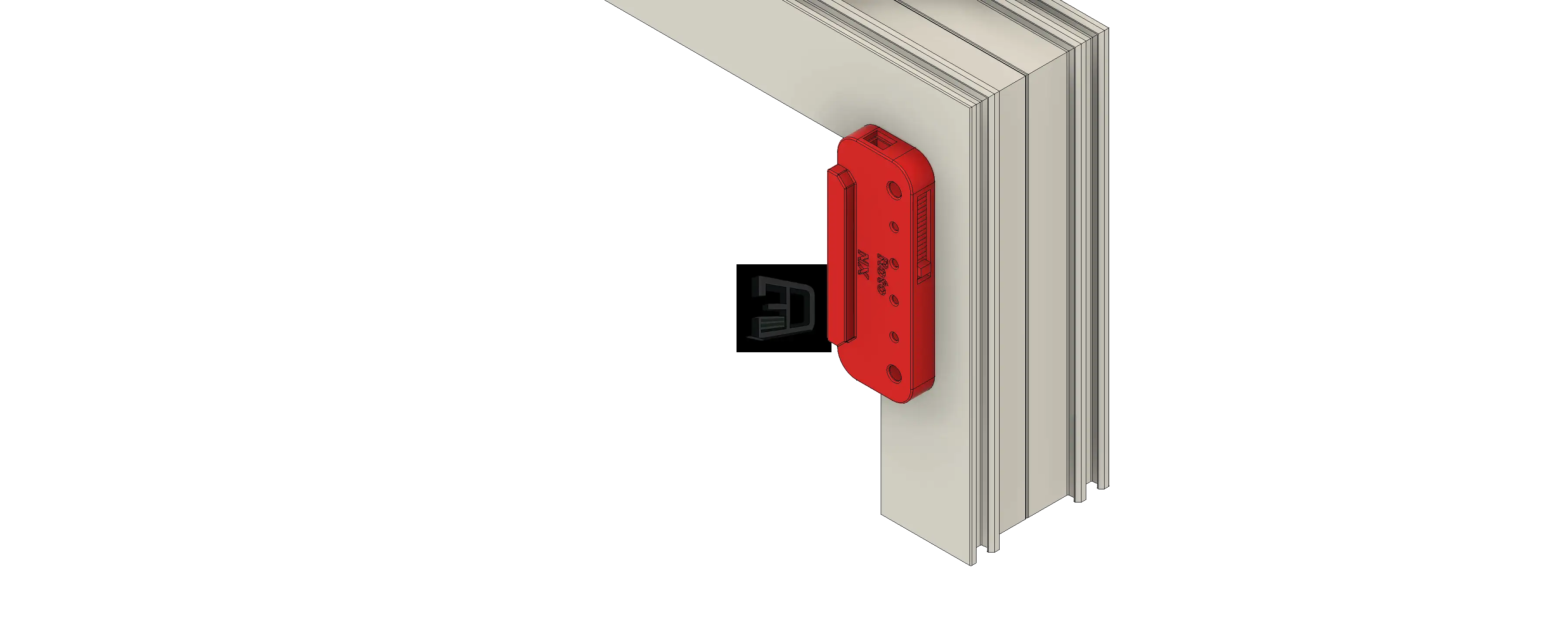

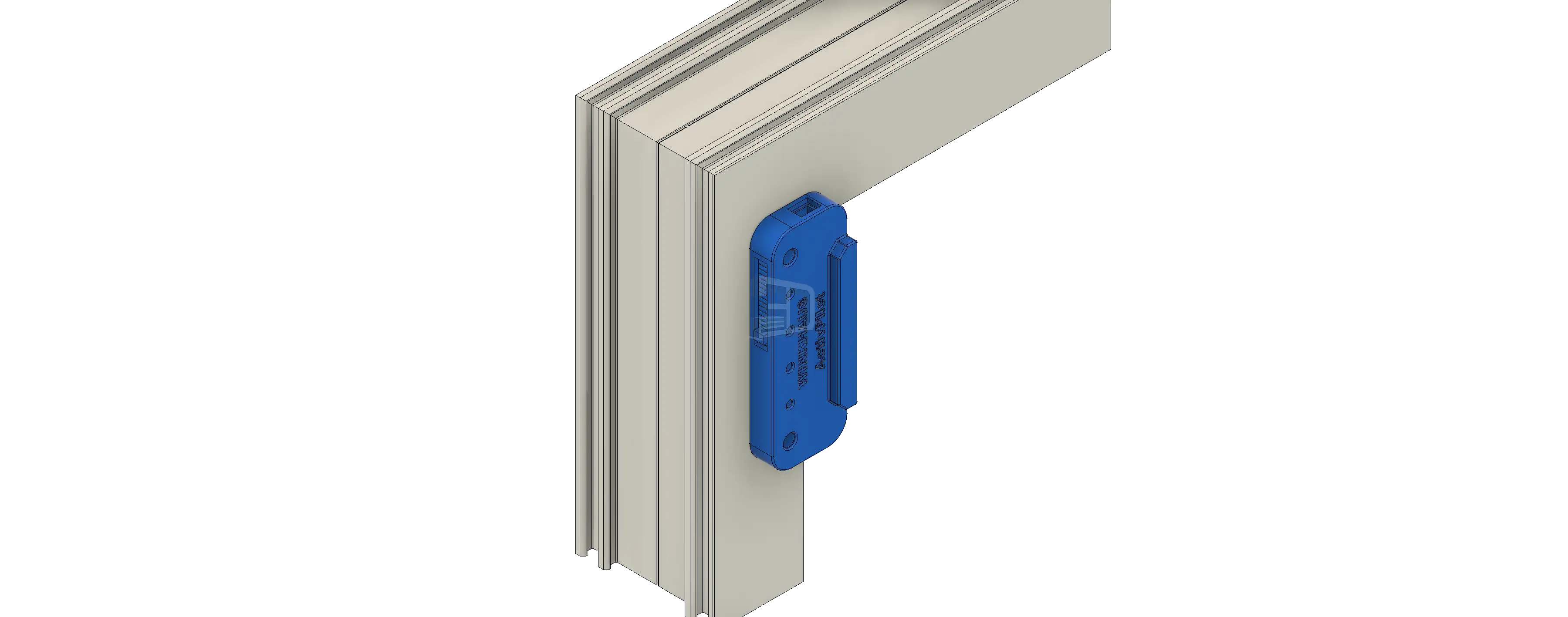

- Przyłóż szablon do ramy
- Ustaw w odpowiednim miejscu zawiasu (górnego lub dolnego)
- Wykonaj otwory prowadzące
- Zamontuj zawias
Dopasowanie
Szablon przeznaczony do profili o parametrach:
- wysokość przylgi: 20 mm
- luz wrębowy: 12mm
Przed zakupem należy porównać wymiary z profilem okna.
W przypadku wątpliwości zaleca się wykonanie pomiaru przed zakupem.
Zawartość zestawu
- 1 × szablon do wiercenia
Materiał
Tworzywo techniczne przeznaczone do zastosowań warsztatowych. Produkt wykonany w technologii druku 3D.
Kompatybilność
Produkt może być stosowany do montażu systemu okuć:

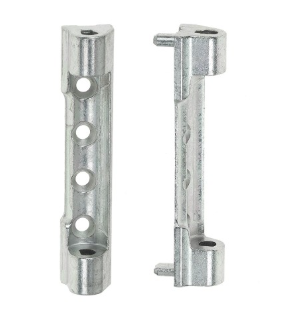

ROTO NX P3/130 (859172)

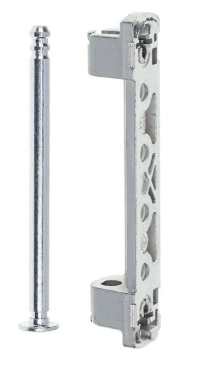

WinkHaus ActivePilot SL.K.3-6.130 (4987933)

Nie jest to narzędzie oryginalne producenta okuć – stanowi zamiennik pomocniczy.
Ważne informacje
- zaleca się wykonanie próbnego wiercenia
- dokładność zależy od prawidłowego ustawienia szablonu
- produkt przeznaczony do użytku pomocniczego
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Produkt przeznaczony jest do zastosowań technicznych (stolarka okienna). Nie jest przeznaczony do zabawy ani użytkowania przez dzieci.
- Produkt zawiera małe elementy. Istnieje ryzyko zadławienia w przypadku połknięcia. Produkt nie jest przeznaczony dla dzieci – przechowywać poza ich zasięgiem.
- Produkt należy montować wyłącznie zgodnie z jego przeznaczeniem jako element osłonowy okuć okiennych. Nieprawidłowy montaż może prowadzić do uszkodzenia produktu lub elementów okna.
- Produkt nie jest elementem konstrukcyjnym. Nie należy stosować siły ani wykorzystywać go do innych celów niż osłonowe.
- Produkt wykonany z tworzyw sztucznych (np. ASA, PETG, PLA). Nie należy narażać produktu na temperatury powyżej 80°C ani bezpośredni kontakt z otwartym ogniem.
- Produkt przeznaczony do stosowania w standardowych warunkach użytkowania stolarki okiennej. Nie stosować w warunkach przemysłowych ani w środowisku agresywnym chemicznie.
- Produkt wytwarzany w technologii druku 3D (FDM). Możliwe są niewielkie różnice wymiarowe oraz widoczna struktura warstw, które nie wpływają na funkcjonalność produktu.
- Kolor produktu może nieznacznie różnić się od prezentowanego na zdjęciach, w zależności od partii materiału i ustawień ekranu.
- Produkt przeznaczony do określonych systemów okuć okiennych. Przed zakupem należy upewnić się, że produkt jest zgodny z posiadanym systemem.
- Montaż produktu powinien być wykonywany przy zamkniętym oknie i zachowaniu ostrożności. Należy unikać kontaktu z ruchomymi elementami okuć.
